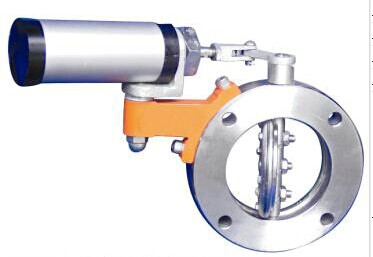

高真空蝶閥
產品型號： GIQ、GID
產品口徑： DN50-200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
產品概述：
GIQ(D)型高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
產品特點：
GIQ(D)型高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
結構與原理：
GIQ(D)型高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。
GIQ、GID型真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等。
◆主要參數、性能指標與材料
|
型號規格 |
GIQ(D)-50 |
GIQ(D)-65 |
GIQ(D)-80 |
GIQ(D)-100 |
GIQ(D)-125 |
GIQ(D)-150 |
GIQ(D)-200 |
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
適用范圍 |
106～6.7X10-4 |
|
漏率Pa.1/s |
6.7X10-4 |
|
介質溫度 |
-25～200℃ |
|
電磁閥電源 |
220V、50Hz36V、24V |
|
氣源壓力MPa |
0.4～0.8 |
|
安裝位置 |
任意 |
